概述

JZW型膜式燃气表适用于天然气、液化石油气、沼气、人工煤气等气体的计量，具有计量准确、可靠、稳定性高、使用寿命长等特点。产品质量及技术指标达到国标GB/T6968《膜式燃气表》要求。

产品原理

膜式燃气表是一种容积式燃气计量仪表，主要由容积式计量腔室、转阀和计数器组成。由橡胶皮膜将计量腔室分成两部分，转阀使这两个腔室交替的与管道入口或出口相通。皮膜经受气体压力差变化而在腔室内伸缩移动，使得计量腔室内两部分气体交替的吸入和排出。转阀的旋转运动形成气体的连续流动，再由连动齿轮机构将转阀的运动传递给计数器以显示流经燃气表的体积量，实现燃气计量功能。

技术特点

●表壳采用优质铝合金材质，成型工艺性好，结构强度高；

●气流通路及计量室采用铝合金压铸成型，结构稳定，装配可靠。

●气门座、转阀盖强调度高，耐磨性好，不易被油污物黏附，自润滑性能好；

●内部膜片柔软性、耐腐蚀性好，受高低温变化小，不易老化，计量稳定；

●采用中心对称连杆结构，传动优化设计，灵敏度高。始动流量小于0.003m3/h；

●内部结构选材精良，具有良好的防腐蚀性能和较高的机械强度，适合长期使用；

●燃气表内部设有防计数器逆转装置和防逆流装置，防止燃气表反装通气（可定制）。

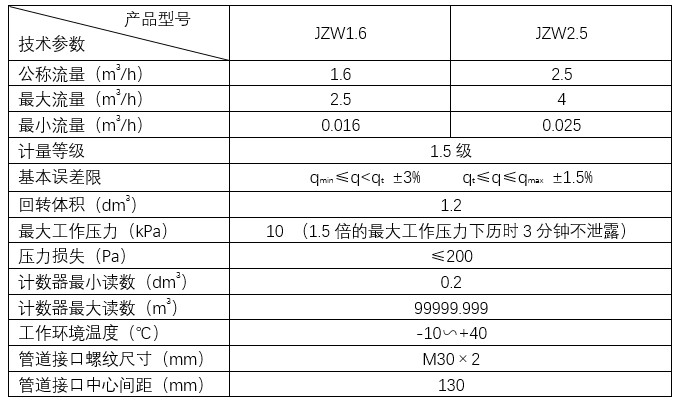

技术参数

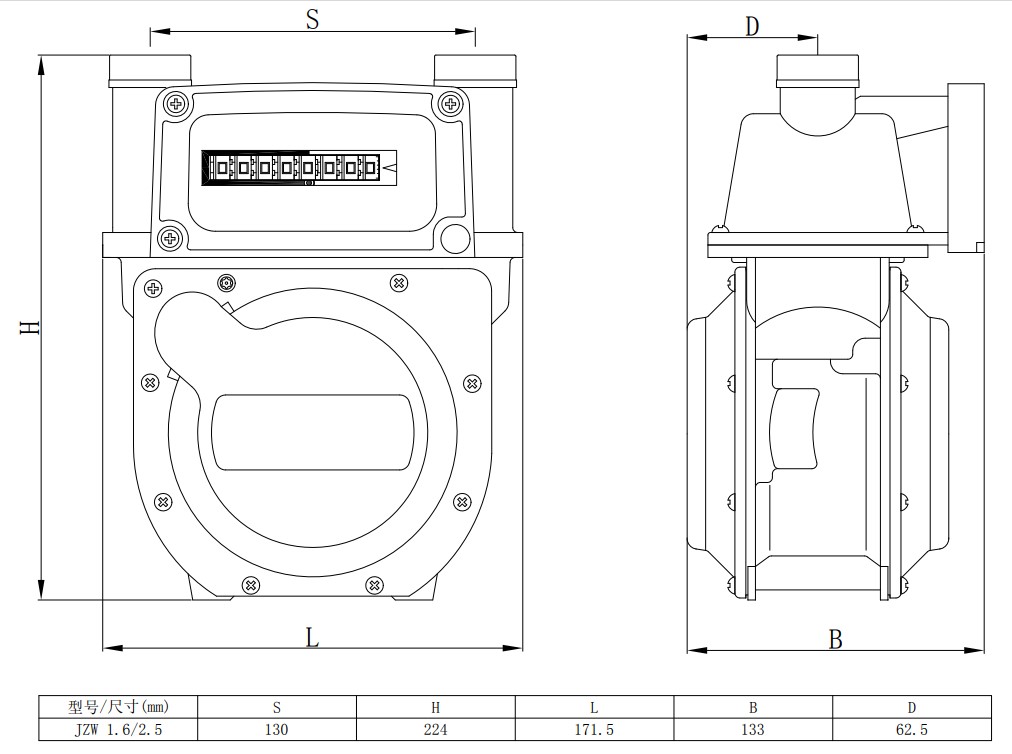

外形尺寸
